220VAC-3F-LNPE-I-DKУстройства защиты от импульсных перенапряжений (УЗИП)
наименование

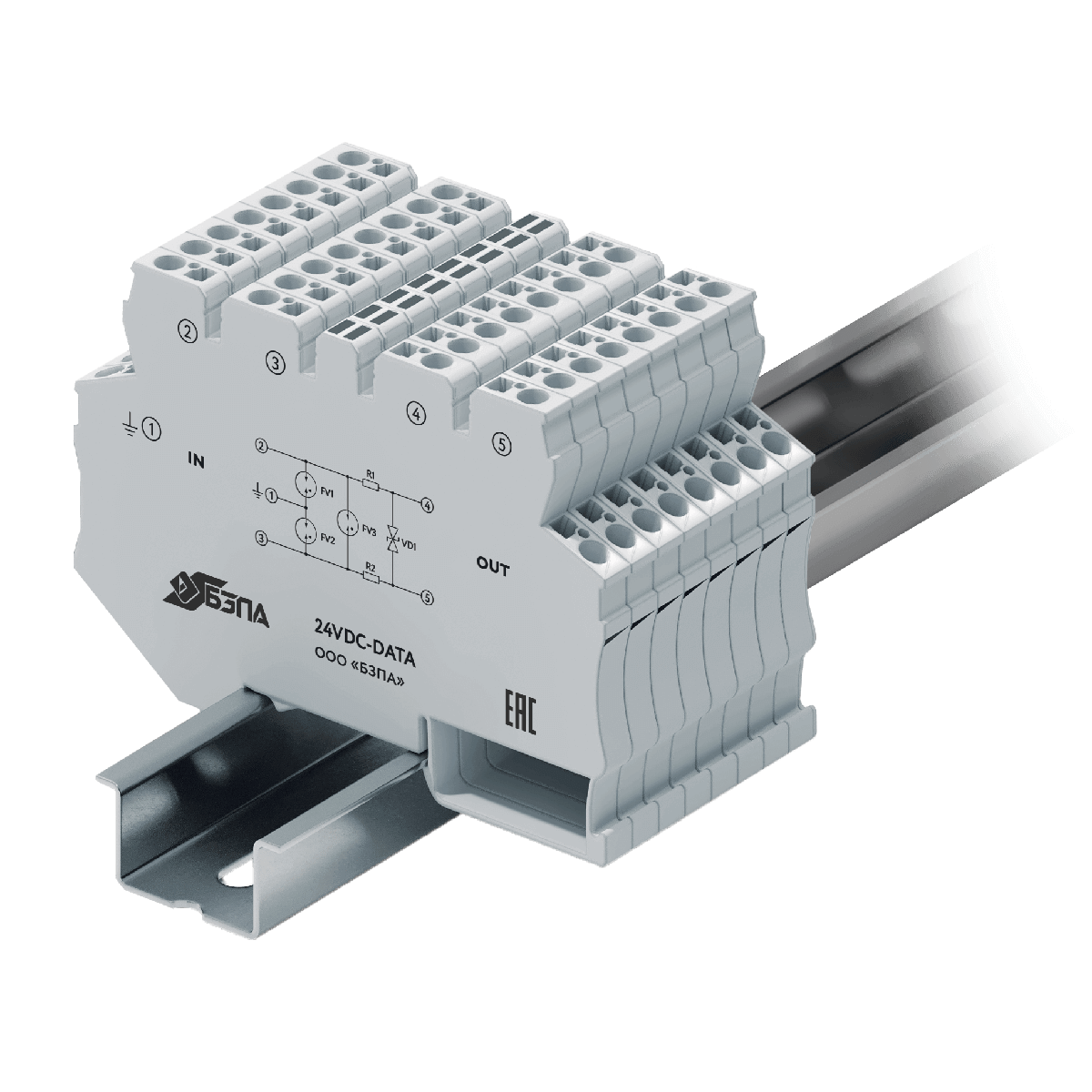

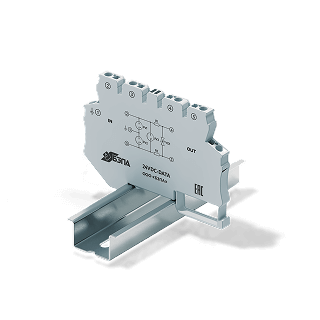

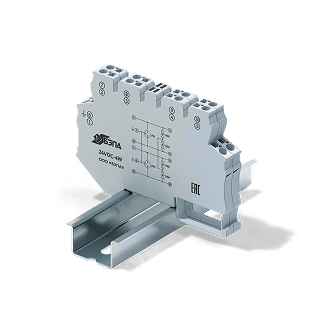

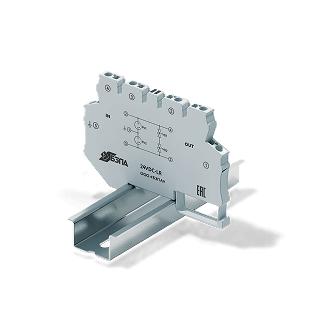

Устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсных токов. Это устройство содержит по крайней мере один нелинейный элемент. УЗИП предназначены для эксплуатации на объектах нефтяной промышленности, энергетики, жилищно-коммунального хозяйства и служит для защиты оборудования от воздействия на него разрядов молнии. Устройство предназначено для работы как в сетях переменного, так и в сетях постоянного тока, а также в сетях передачи данных. УЗИП являются комплектными устройствами с выводами для присоединения проводников цепи.
УЗИП интерфейсные предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации, цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания от импульсных перенапряжений и обеспечивают выполнение следующих основных функций:
защита от коммутационных импульсных перенапряжений;
защита от грозовых импульсных перенапряжений;
ограничение разрядного напряжения до допустимого значения.
технические характеристики
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
300 мА
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
5 кА
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
30 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
100 А
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
63 В
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
700 В
Уровень напряжения защиты Up при In
63 В
Время срабатывания tА (фаза-фаза)
1 нс
Время срабатывания tА (фаза-земля)
100 нс
Емкость (фаза-фаза)
2,5 нФ
Сопротивление на каждую цепь
3,3 Ом
Максимальный номинал предохранителя
315 мА
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
Максимальное значение внутренней постоянной времени t (Ri/Li)
Максимальная входная мощность Pi
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
250 мА
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
5 кА
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
100 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
100 А
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
63 В
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
1500 В
Уровень напряжения защиты Up при In
60 В
Время срабатывания tА (фаза-фаза)
1 нс
Время срабатывания tА (фаза-земля)
100 нс
Емкость (фаза-фаза)
2 нФ
Сопротивление на каждую цепь
4,7 Ом
Максимальный номинал предохранителя
250 мА
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
1 мГн
Максимальное значение внутренней постоянной времени t (Ri/Li)
0,1 мкс
Максимальная входная мощность Pi
0,75 Вт
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
300 мА
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
--
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
--
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
100 А
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
--
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
63 В
Уровень напряжения защиты Up при In
64 В
Время срабатывания tА (фаза-фаза)
--
Время срабатывания tА (фаза-земля)
1 нс
Емкость (фаза-фаза)
2,5 нФ
Сопротивление на каждую цепь
4,7 Ом
Максимальный номинал предохранителя
315 мА
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
--
Максимальное значение внутренней постоянной времени t (Ri/Li)
--
Максимальная входная мощность Pi
--
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
300 мА
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
--
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
100 A
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
--
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
63 В
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
700 В
Уровень напряжения защиты Up при In
62 В
Время срабатывания tА (фаза-фаза)
1 нс
Время срабатывания tА (фаза-земля)
100 нс
Емкость (фаза-фаза)
4 нФ
Сопротивление на каждую цепь
3,7 Ом
Максимальный номинал предохранителя
315 мА
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
--
Максимальное значение внутренней постоянной времени t (Ri/Li)
--
Максимальная входная мощность Pi
--
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
--
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
300 А
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
100 A
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
100 A
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
63 В
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
700 В
Уровень напряжения защиты Up при In
62 В
Время срабатывания tА (фаза-фаза)
1 нс
Время срабатывания tА (фаза-земля)
100 нс
Емкость (фаза-фаза)
4 нФ
Сопротивление на каждую цепь
3,7 Ом
Максимальный номинал предохранителя
10 А
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
--
Максимальное значение внутренней постоянной времени t (Ri/Li)
--
Максимальная входная мощность Pi
--
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
Номинальное напряжение, UN
24 В DC
Максимальное напряжение при длительной нагрузке, Uc
30 В DC, 21 В AC
Номинальный ток
--
Номинальный импульсный ток In (8/20) мкс (проводник-проводник)
300 А
Номинальный импульсный ток In (8/20) мкс (фаза-земля)
5 кА
Импульсный ток Iimp (10/350) мкс (фаза-земля)
500 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-фаза)
60 А
Номинальный импульсный ток Iаn (10/1000) мкс (фаза-земля)
100 A
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-фаза)
64 В
Уровень напряжения защиты Up при 1 кВ/мкс (фаза-земля)
700 В
Уровень напряжения защиты Up при In
64 В
Время срабатывания tА (фаза-фаза)
1 нс
Время срабатывания tА (фаза-земля)
100 нс
Емкость (фаза-фаза)
2,5 нФ
Сопротивление на каждую цепь
Максимальный номинал предохранителя
10 А
Тип подключения
пружинные клеммы
Минимальное сечение гибкого проводника
0,5 мм2
Максимальное сечение гибкого проводника
2,5 мм2
Минимальное сечение жесткого проводника
0,5 мм2
Максимальное сечение жесткого проводника
2,5 мм2
Минимальное сечение провода AWG
26
Максимальное сечение провода AWG
14
Максимальная внутренняя индуктивность Li
--
Максимальное значение внутренней постоянной времени t (Ri/Li)
--
Максимальная входная мощность Pi
--
Степень защиты
IP20
Материал корпуса
полиамид
Исполнение
двухъярусные клеммы-раздельное подключение PE
Количество полюсов
2
Монтаж
крепление на 35 мм DIN-рейку
Подключение УЗИП в защищаемую линию
при помощи пружинных клемм
условия эксплуатации
УЗИП интерфейсные, предназначенные для применения только в неконтролируемых условиях окружающей среды, отвечают следующим требованиям:
стойкость к повышенным температуре и влажности;
стойкость к циклическим изменениям окружающей среды с импульсными перенапряжениями;
стойкость к циклическим изменениям окружающей среды с воздействием переменного тока.
Температура окружающей среды от - 40 °С до + 80 °С.
